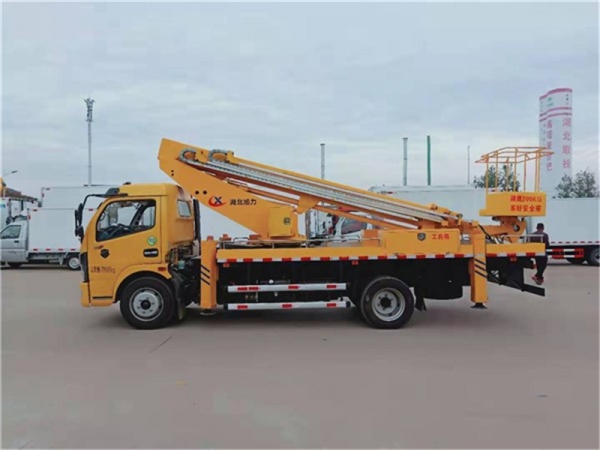

國六東風22米高空作業車

  所屬型号 伸縮臂高空作業車

  •  聯系人:陳經理
  •  手機:18727996180
  •  微信:18727996180
  •  郵箱:317005652@qq.com
  •  地址:湖北省随州市南郊程力汽車工業園
  • 服務:支持分期付款,超期賠付,假一賠三
  • 車型顔色:噴漆可選
  • 生産周期:下訂單起七日内交貨

優惠活動:5千-5萬

  • 産品參數


    /202107/1627543387_d0ebe29f97987839da91.jpg/202107/1627543387_25db02cbcccf81217a72.jpg/202107/1627543387_e3a7db1dd74e6c72fdf8.jpg/202107/1627543388_5e3145c8a785183eeacc.jpg

    主要技術參數

    東風22米高空作業車主要技術參數

    類别

    項目

    單位

    數據

    尺寸參數

    總長

    mm

    7750

    總寬

    mm

    2190

    總高

    mm

    3130

    質量參數

    乘坐人數(含駕駛員)

    3

    總質量

    kg

    7895

    主要性能參數

    工作平台額定載荷

    kg

    200

    **大作業高度

    m

    22

    **大作業高度時作業幅度

    m

    5.0

    **大作業幅度

    m

    13.6

    **大作業幅度時作業高

    m

    5.36

    支腿跨距

    橫向

    mm

    4120

    縱向

    mm

    4650

    臂架變幅時間

    s

    100

    臂架回轉速度

    s/r

    75

    支腿收放時間

    s

    40

    行駛參數

    前懸

    mm

    1130

    後懸

    mm

    2310

    後伸

    mm

    1250

    軸距

    mm

    3800

    **高行駛速度

    Km/h

    103

    **小離地間隙

    mm

    195

    接近角

    .

    21

    離去角

    .

    14

    /202107/1627543388_a05921891baaf88afa12.jpg

    /202107/1627543388_e0d043e2b6ac06a27dca.jpg


    /202107/1627543388_e3dfa1dca4c12efdae32.jpg

    /202107/1627543388_090ca684063b3a009b53.jpg



    配置說明

    部件名稱

    簡要說明

    底盤型号

    EQ1125SJ8CDC

    發動機

    朝柴發動機,**大功率125KW170馬力,國六排放

    駕駛室

    單排座,可乘坐3人,駕駛室裝備空調

    圍闆及走台闆

    不鏽鋼圍欄及防滑走台闆

    取力系統

    機械操作

    工作平台

    10001100x700x1150

    臂架形式

    四節六邊型工作臂,同步伸縮

    回轉裝置

    旋轉回轉

    支腿

    K型支腿,穩定性好,可同時或單獨操作,适應多種工況。

    操作

    工作平台和地面遙控器電氣操作

    **系統

    電液比例**系統,實現無級調速

    調平系統

    液壓自動調平



    基本功能及安全配置

    高空作業車基本功能安全配置:作業車可以實現平台載荷200KG,**大作業高度22米,**大作業幅度13.6米。

    名稱

    簡要說明

    上下車自動互鎖裝置

    用于上下車互鎖,防止誤操作發生危險

    支腿檢測功能

    當支腿出現不受力情況,智能限動,保護安全,

    水平檢測功能

    實時檢測整車是否水平

    應急電動應急泵

           當發動機及主泵發生故障時,可將工作人員送回到地面

    緊急停止裝置

    用于緊急停止操作

    夜間安全**示裝置

    在車輛上有工程頻閃燈,照明燈

    整車水平狀态測試儀

    可檢測整車橫向縱向兩個方向傾斜狀态

    發動機點火熄火

    在轉台和平台處可對發動機進行點火,熄火**

    實時通訊

    在平台和下車設有無線對講


    主要性能特點

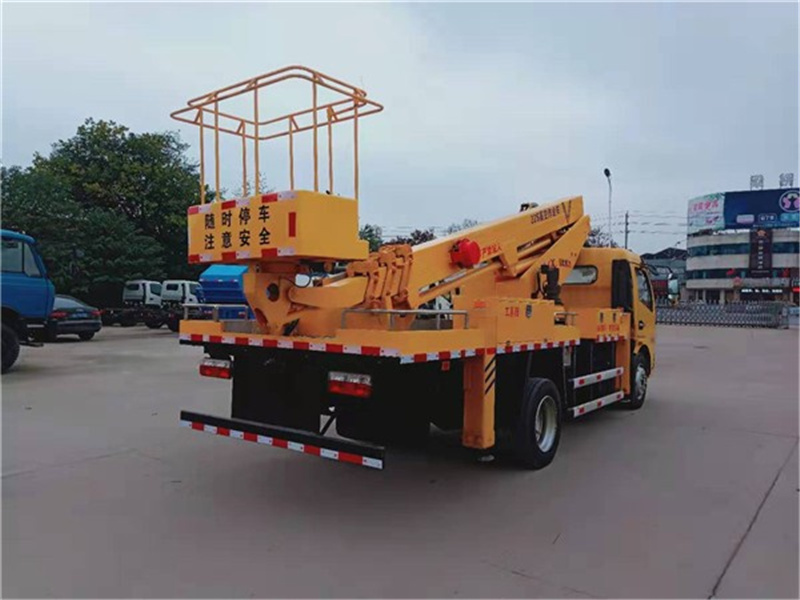

    K型支腿,穩定性好,可同時或單獨操作,适應多種工況。

    /202107/1627543388_56b62603fe03ad11c0f5.jpg

    主要配套液壓、電器件:負載敏感比例閥、平衡閥、**器等均爲進口件。

    /202107/1627543388_e6b88c79aaf14afb0041.jpg

    l  底盤采用東風底盤,配有空調,方向盤采用液壓助力。

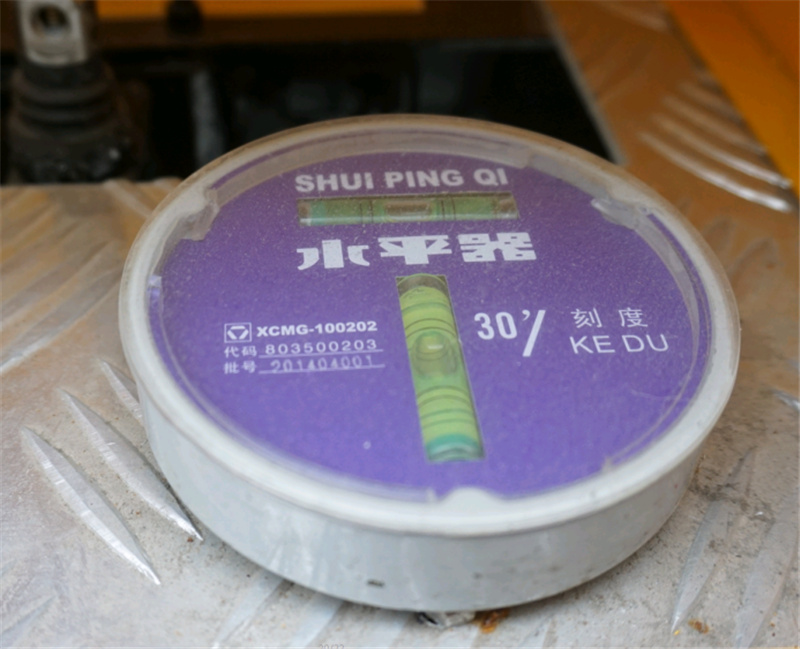

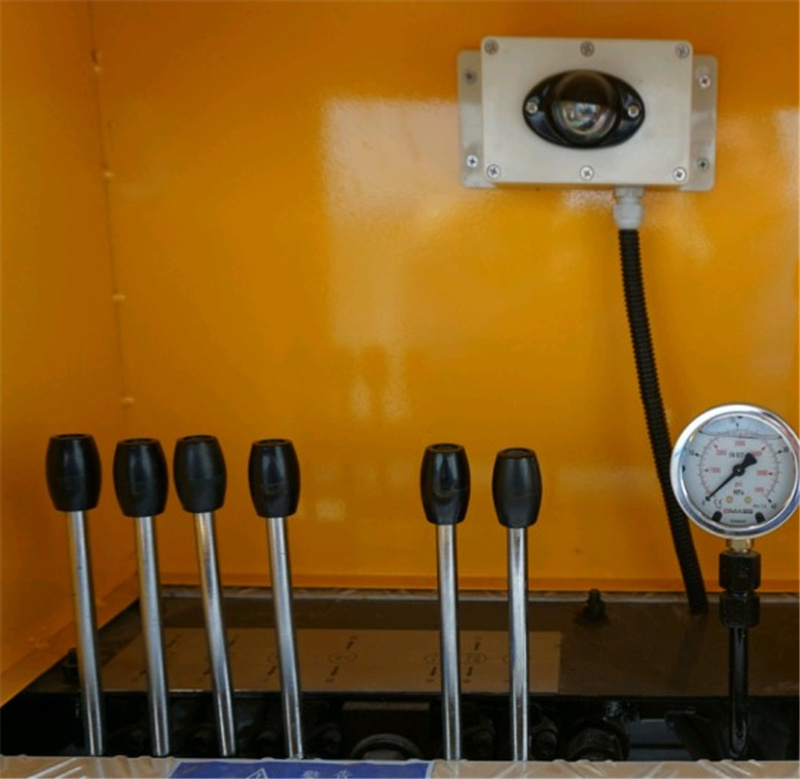

    下車支腿操作箱配備照明燈,方便晚上工作,配置整車水平儀,保證車輛水平,确保安全。

    /202107/1627543388_da1899695e6786256529.jpg

    /202107/1627543389_6cef1288f5d15e88dd86.jpg

    平台左右回轉采用進口封閉式擺動缸形式,工作靈活方便,安全可靠

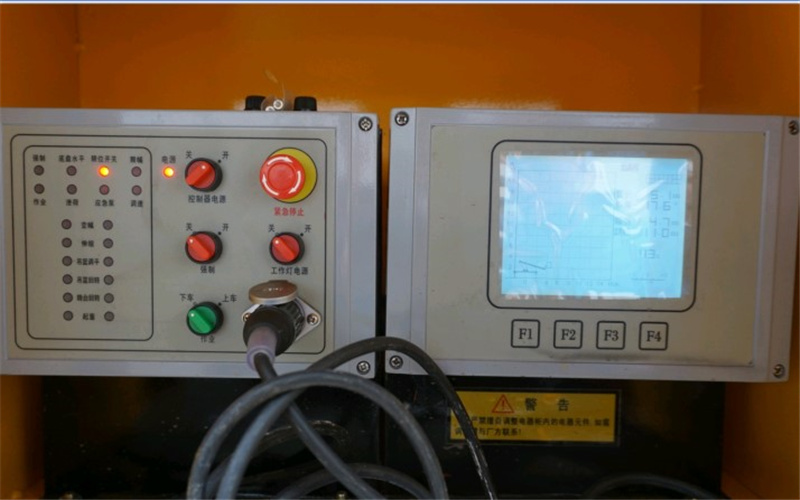

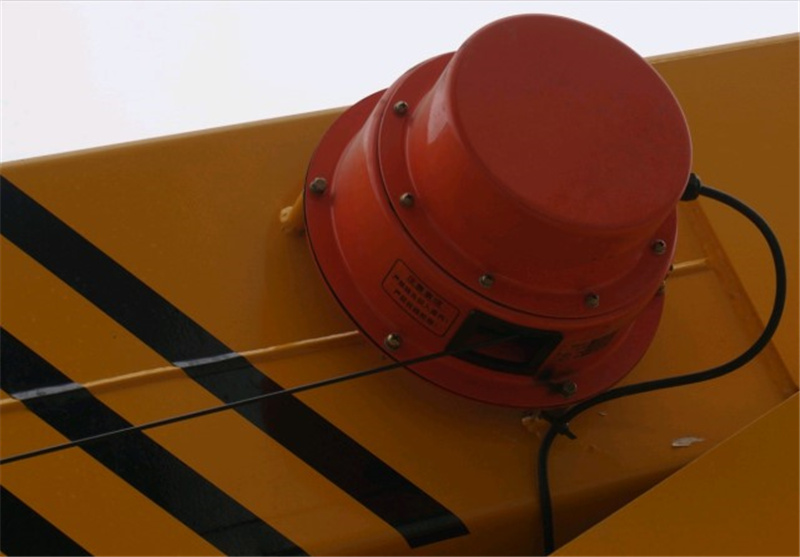

    電腦**,自動限幅,危險工作報**,安全性能**。下車有顯示器,實時顯示整車作業工況。

    /202107/1627543389_48ad53977d4383743c2d.jpg

    /202107/1627543389_8fe874beea974b04e282.jpg

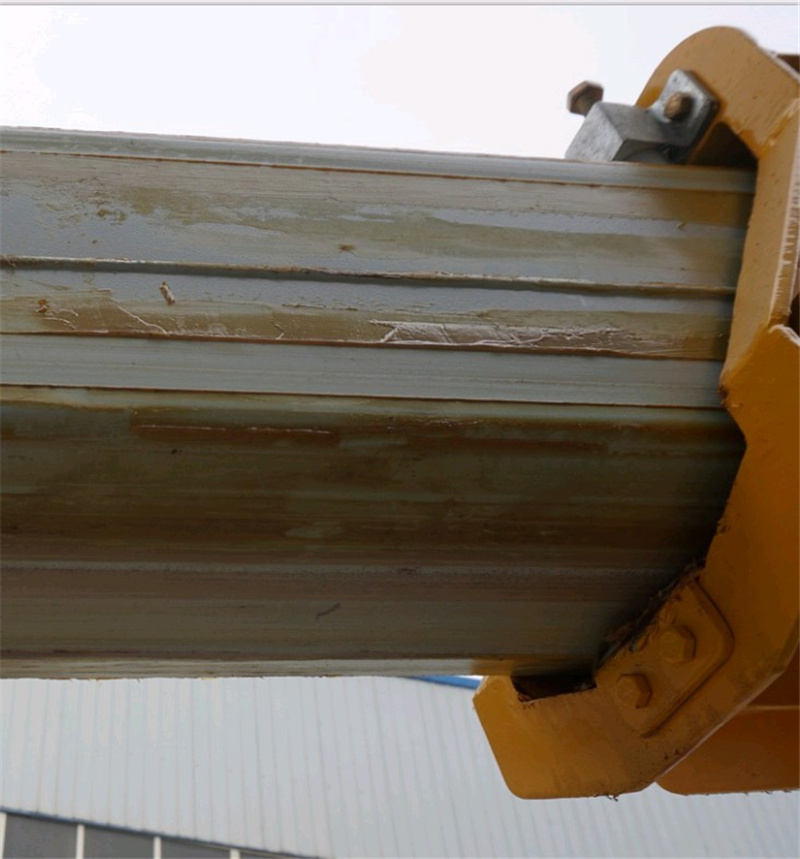

    六邊形工作臂,同步伸縮,結構緊湊,作業效率高,作業範圍大。伸縮油缸外置,鏈條伸縮機構,更容易觀察故障點,方便維修。

    整車電器采用CAN總線**系統,線路整齊、簡易。整車有三處操作:平台操作,也可在地面用有線或無線操作,更方便觀察作業空間,安全可靠,工作效率高。

    /202107/1627543389_3e6e9a6d399fa92aa4c0.jpg

    /202107/1627543389_c941ced1ce16450840f9.jpg

    /202107/1627543389_0e9511f67572cf7f213b.jpg

    /202107/1627543389_b2a9ba2c3f0dd2990ed4.jpg

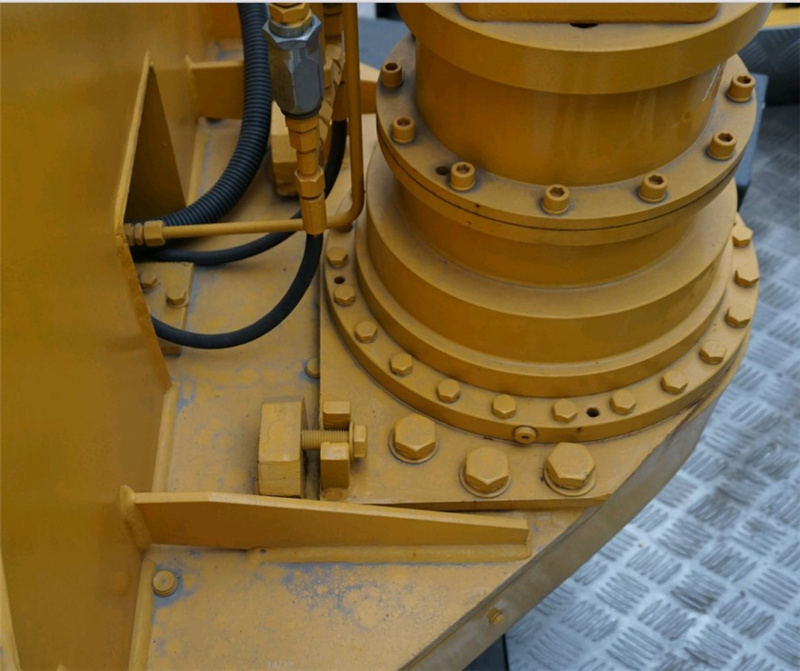

    回轉機構采用可調節式,方便調節.

    /202107/1627543390_f929c1d9cdecc8573891.jpg

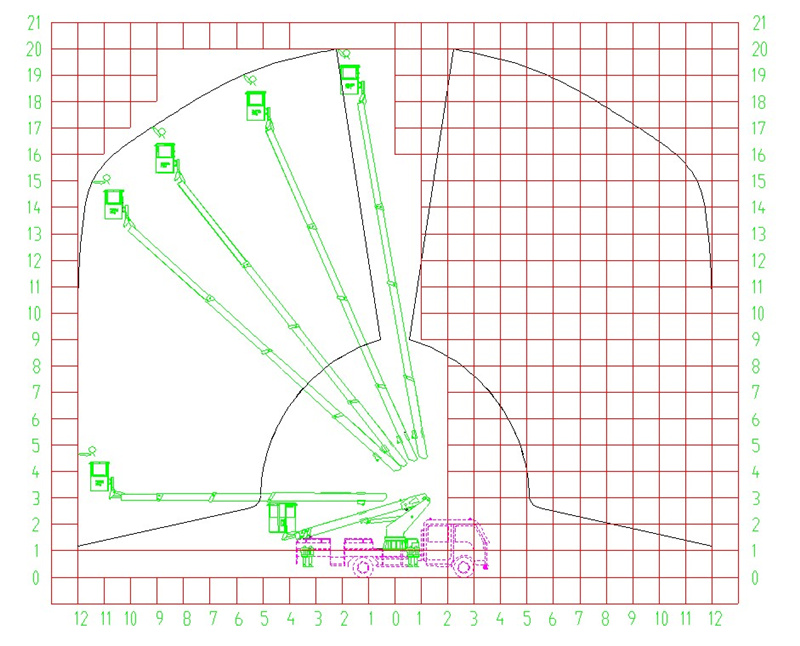

    工作曲線圖

    /202107/1627543390_fc451918a06a361c94da.jpg
