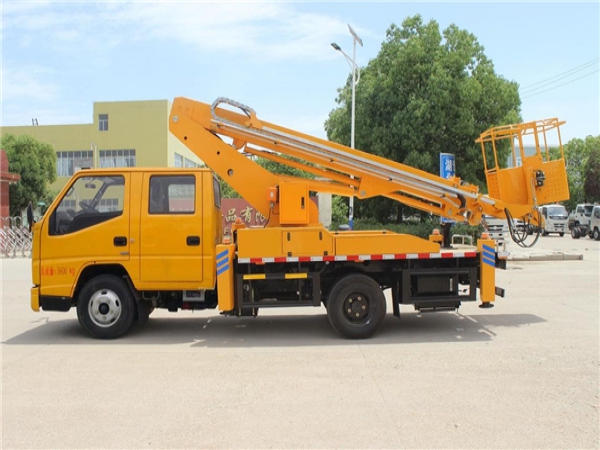

SCS5061JGKJXS6型高空作業車主要技術參數

類别

項目

單位

數據

尺寸參數

★總長

mm

7750

★總寬

mm

2000

★總高

mm

2950

質量參數

乘坐人數（含駕駛員）

人

2+3

總質量

kg

5600

主要性能參數

工作平台額定載荷

kg

200

**大作業高度★

m

21

★**大作業高度時作業幅度

m

4.4

★**大作業幅度

m

10.5

**大作業幅度時作業高度★

m

5

支腿跨距★

橫向

mm

3605/3670

縱向

mm

3640/3810

臂架變幅時間

s

80

臂架回轉速度

s/r

65

支腿收放時間

s

40

行駛參數

★前懸

mm

1075

★後懸

mm

2015

★後伸

mm

2000

★軸距

mm

3360

**高行駛速度

Km/h

100

**小離地間隙

mm

195

接近角

.

20

離去角

.

13

部件名稱

簡要說明

底盤

江鈴JX1061TSGA26

發動機

江鈴柴油發動機，功率85KW，國六排放

駕駛室

雙排座，可乘坐5人，駕駛室裝備空調

圍闆及走台闆

不鏽鋼圍欄及防滑走台闆

取力系統

機械操作

工作平台

1500x700x1100

臂架形式

★四節五邊型工作臂，同步伸縮

回轉裝置

360度連續回轉

支腿

★前X後H型，單獨可調

操作

★工作平台和地面遙控器電氣操作

**系統

電液比例**系統，實現無級調速

調平系統

液壓自動調平
