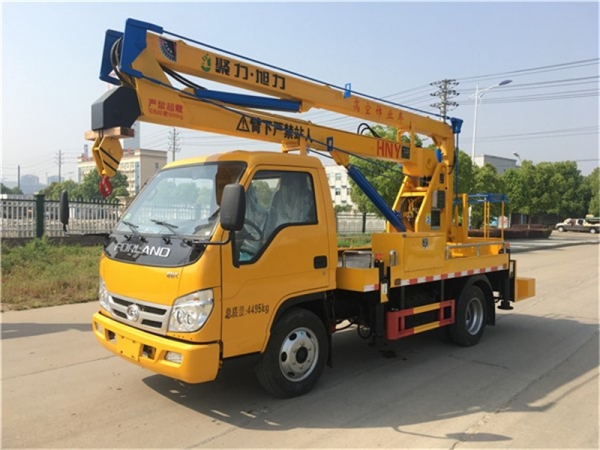

國六福田13.5米高空作業車

  所屬型号 折臂高空作業車

  •  聯系人:陳經理
  •  手機:18727996180
  •  微信:18727996180
  •  郵箱:317005652@qq.com
  •  地址:湖北省随州市南郊程力汽車工業園
  • 服務:支持分期付款,超期賠付,假一賠三
  • 車型顔色:噴漆可選
  • 生産周期:下訂單起七日内交貨

優惠活動:5千-5萬

  • 産品參數


    /202107/1627543371_e812f89eff9f22328616.jpg/202107/1627543371_1703b64f17948cb29f22.jpg/202107/1627543371_ac0114889f121eaca90a.jpg/202107/1627543371_6bdfa3eb9cf18185d582.jpg

    該車采用福田2850mm軸距底盤,型号:BJ1045V9JB5-54方向助力,

    由福田公司提供全柴115馬力發動機。



    主要特點:

    1、臂架和支腿均采用低合金Q345型材,四周無焊縫,外形美觀,受力大,強度高;

    2、H型支腿穩定性好,支腿可同時或單獨操作,操作靈活,能适應多種工況;

    3、回轉機構采用可調節式,方便調節;

    4、轉台雙向360°回轉,采用了**的渦輪蝸杆式減速機構(具有自潤滑和自鎖功能),後期維護也可方便的通過調整螺栓位置輕松達到效果;

    5、上車操作采用集成電控閥塊模式,布局美觀,操作平穩,維護方便;

    6、下車與上車互鎖,操作安全、可靠;

    7、上車操作通過節流閥實現無極調速;

    8、工作平台采用機械式調平,更加穩定和可靠;

    9、轉台和吊籃設有啓動和熄火開關,操作方便,節省燃油;

    /202107/1627543372_149f572182752026d4ad.jpg

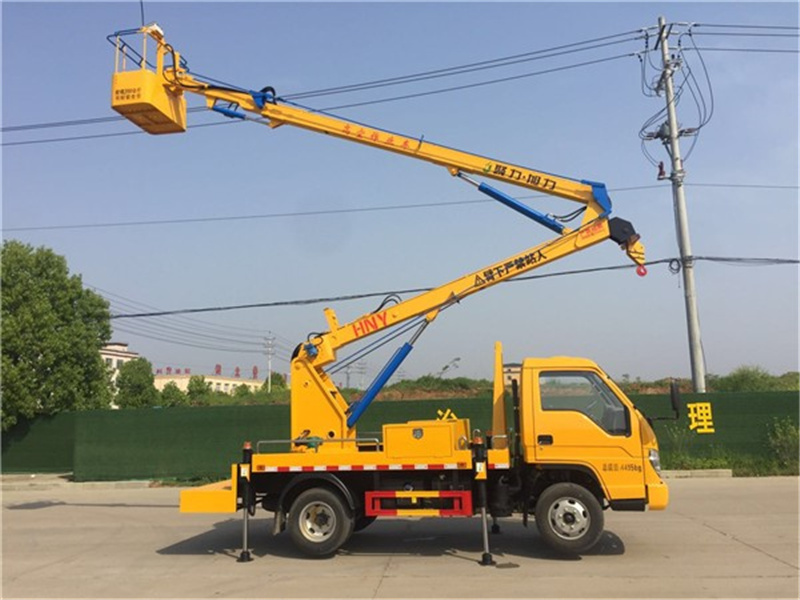

    /202107/1627543372_dffc401d508bcfeefa37.jpg

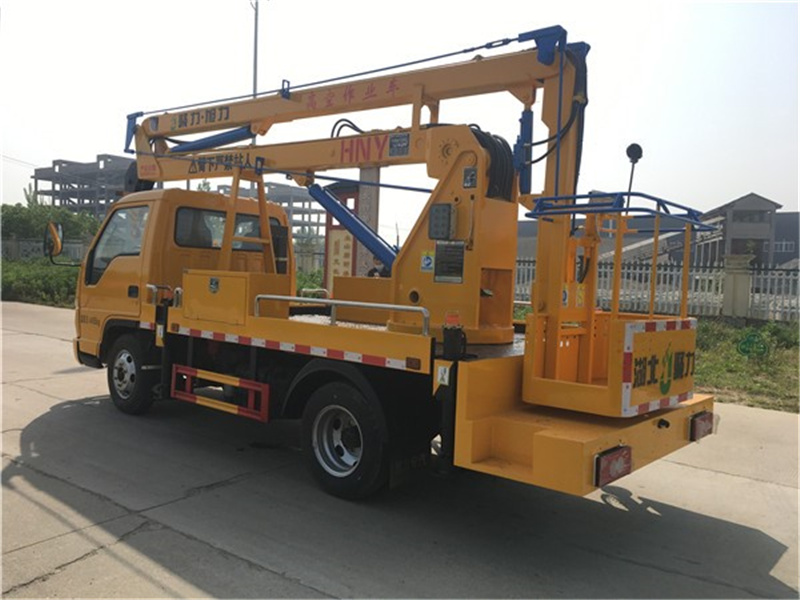

    /202107/1627543372_2a944a9bce540f8818c2.jpg

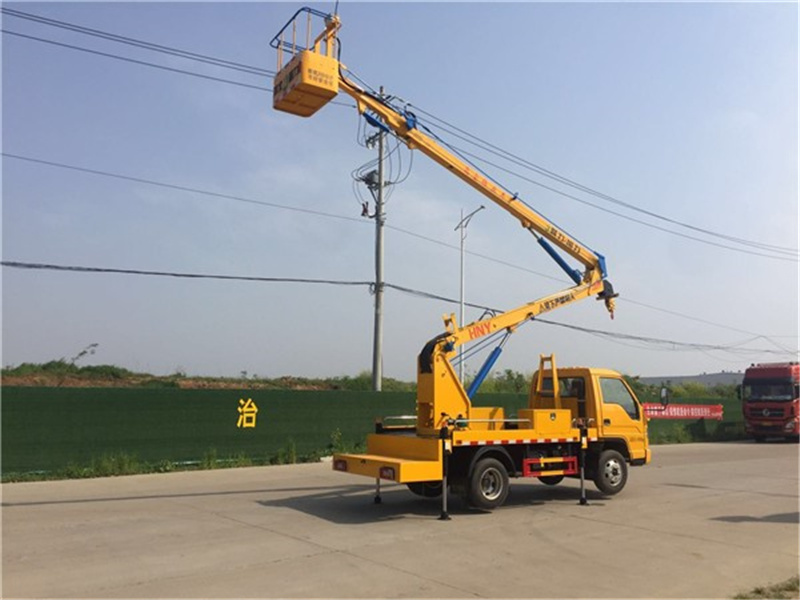

    /202107/1627543372_19fd3dbb2bf687cb2497.jpg

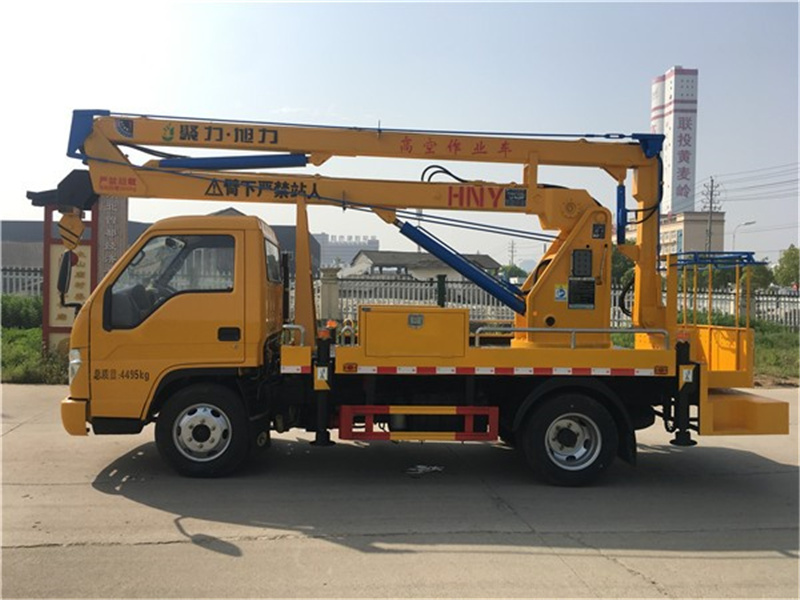

    /202107/1627543372_4beb923f66c270d88522.jpg

    1高空作業車工作用途

    通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

    2.  适用标準

        供貨方應使用**新頒布執行的**标準、行業标準,在用戶方同意時可以使用其他性能更高的标準。行業标準中已對産品質量做出規定的條款,供貨方所提供的産品性能應達到**标準。當以上标準中的條款與本技術條件發生偏差時,應以本技術條件爲準。



    3、使用環境條件

    1)海拔高度:    ≤1000米

    2)環境溫度:    -5℃ ~ +40℃

    3)相對濕度:     ≤95%(25℃)

    4)抗震能力:     地面水平加速度    0.3g

                     地面垂直加速度    0.15g

                     同時作用持續三個正弦波

                     安全系數       1.67

    5)**大日溫差:  15℃

    6)日照強度(風速0.5m/s時):0.1W/cm2

    7)**大風速:       ≤ 10.7m/s1



    4、 主要技術參數

    車型号

    HNY5040JGKB6

    主要技術參數

    底盤型号

    長×寬×高

    後懸

    總質量(Kg)

    軸距

    發動機排放

    BJ1045V9JB5-54

    5995×2000× 2980

    1815

    4495

    2850

    國Ⅵ

    上裝基本配置

    臂架

    臂架形式

    三節折臂

    材料

    型材Q345B/4mm

    臂架截面

    四邊形

    起伏角度

    0°-70°(相對水平面)

    作業工況

    **大作業高度

    13.5m

    **大作業高度時作業幅度

    2m

    **大作業幅度

    5.8m

    **大作業幅度時作業高度

    5.6m

    回轉

    雙向360°連續回轉

    吊臂

    **大起吊質量

    900Kg

    伸縮起重臂

    伸縮長度1m

    **大起吊高度

    6.4m

    **大起吊幅度

    5.2m

    起升機構

    IQKN1B6Y;單繩拉力800 Kg

    鋼絲繩

    (40m)Φ8

    吊鈎

    1T

    支腿

    支腿型式

    前後H型

    支腿材料

    型材Q345B/5mm

    支腿跨距

    縱向(mm):3300,橫向(mm):2700

    液壓鎖

    四個支腿都帶雙向液壓鎖

    支腿頻閃燈

    4


    車廂

    材料

    優質碳鋼及型材,鋪3㎜防滑花紋鋼闆

    工具箱

    800*350*400;帶不鏽鋼門鎖

    圍欄

    Φ20不鏽鋼管

    踏步

    駕駛室側帶上下踏步

    側、後防護

    優質碳鋼冷彎型材;強度高

    輪罩

    注塑模具成型,美觀,強度高

    轉台

    立臂

    低合金鋼闆拼焊組成

    回轉支承

    單排四點接觸球式帶外齒,QWD730.20

    減速機

    渦輪蝸杆式,CW-28

    馬達

    BMP-50

    吊籃

    額定載荷

    ≤200Kg

    尺寸

    長X寬X高:1080X620X1150

    調平形式

    外置拉杆機械調平

    保險帶

    一副

    調平裝置

    機械調平,拉杆外置

    液壓系統

    液壓油箱

    65L;帶液位表

    齒輪泵

    定量泵,流量25ml/r

    工作壓力

    帶壓力表;16MPa

    液壓閥組

    集成電磁閥組

    油缸

    10隻;帶雙向平衡閥或液壓鎖進行鎖止,保證安全

    操作系統

    支腿

    手動操作,各支腿可單獨可調,上下車互鎖

    操作方式

    手動和電動結合

    臂架動作

    轉台和吊籃電動雙位操作

    發動機啓動、熄火

    轉台和吊籃雙位操作

    發動機油門

    手動拉線

    油漆

    知名品牌油漆;顔色光滑,線條美觀;

    标識及标牌

    清晰、醒目、**不褪色










    5、作業範圍圖


    /202107/1627543372_7309db1f651f5d1cbc7e.jpg

    6、主要液壓元件清單


    /202107/1627543373_f42be9e9750449bf9232.jpg
